晶振匹配測試
來源：http://www.jisiw.com 作者：金洛鑫電子 2019年05月25
哪怕是高品質的晶振，在使用過程中多多少少都會遇到一些問題，解決的方法第一步就是找到問題的根源。導致晶振用不了的原因有很多，例如質量差，操作不當或者匹配不正確等。許多工程并不是很懂如何去匹配晶振電路，接下來金洛鑫電子會提供相關的方法，請仔細閱讀內容。
如果由于石英晶體/石英晶體振蕩器不合適而系統運行不正常，或者頻率偏差超出規范，匹配測試是解決這些問題的有效方法。
A.振蕩電路的測試方法

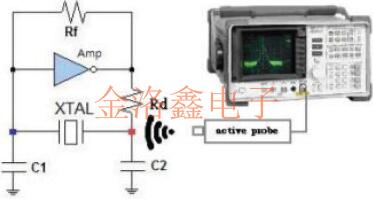

1.振蕩頻率的測量
2.驅動電平的測量

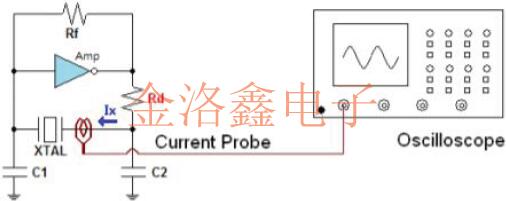

驅動電平等于工作晶體消耗的功率。如下圖所示，用電流探頭測量流入諧振器的電流（Ix）。
功率（驅動電平）的計算公式：
DL（功率）=（Ix）²xRe;其中Ix：有效當前值，
Re：有效電阻，Re=R1x（1+C0/CL）²，R1：串聯電阻
3.負阻測量
負阻計算公式（-R）：
|-R|=VR+Re，Re=R1x（1+C0/CL）²，R1：串聯電阻
負阻用于確定振蕩電路的振蕩裕度并預測振蕩的穩定性。如下圖所示，將可變電阻器（VR）與晶體串聯，然后逐漸增加電阻。晶振將以一定的值振蕩。
如果由于石英晶體/石英晶體振蕩器不合適而系統運行不正常，或者頻率偏差超出規范，匹配測試是解決這些問題的有效方法。
A.振蕩電路的測試方法
1.振蕩頻率的測量
驅動電平等于工作晶體消耗的功率。如下圖所示，用電流探頭測量流入諧振器的電流（Ix）。
功率（驅動電平）的計算公式：
DL（功率）=（Ix）²xRe;其中Ix：有效當前值，
Re：有效電阻，Re=R1x（1+C0/CL）²，R1：串聯電阻
負阻計算公式（-R）：
|-R|=VR+Re，Re=R1x（1+C0/CL）²，R1：串聯電阻
