TXC差分晶體振蕩器產品特性簡介
　　傳統的差分晶體振蕩器可以分為兩大類,分別是LVDS輸出和LVPECL輸出的,這兩種輸出邏輯是差分系列最常見的兩種.TXC公司自己研發的LVDS和LVPECL在國際市場上口碑非常良好,頻率可達到700.000MHz,頻率穩定度可以達到±25ppm以上.差分晶振的性能比一般的晶體振蕩器要高,而且其相位噪聲和相位抖動比較低,適用應用到一些比較高端,工作環境惡劣的設備身上.TXC晶振已經成功開發了多款差分振蕩器產品,今天先不介紹這些產品,給大家重點說明下差分的電氣特性和優勢.

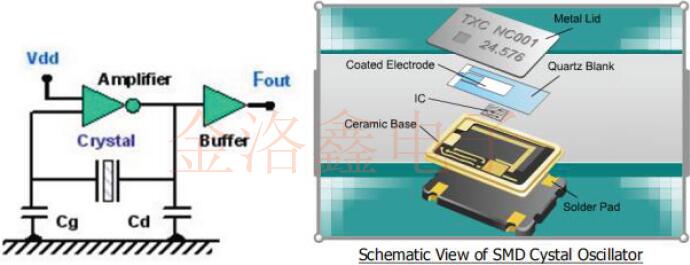

晶體振蕩器(XO)簡化框圖
　　•XO由石英諧振器組成,該諧振器具有集成在密封無鉛陶瓷封裝中的振蕩電路IC.
　　•諧振器可以是傳統的石英諧振器或SAW(表面聲波)諧振器.
　　•預先匹配和預先優化石英晶體諧振器和振蕩電路,可提供準確,穩定和干凈的頻率輸出信號.

SMD晶體振蕩器示意圖

LVPECL,LVDS和邏輯輸出是什么
　　•LVPECL代表”低壓正發射極耦合邏輯”.
　　•LVDS代表”低壓差分信號”.
　　•HCSL代表”高速電流轉向邏輯”.

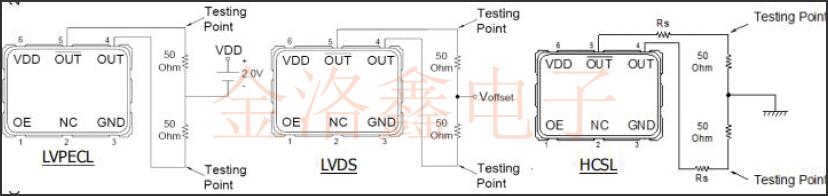

　　•LVPECL,LVDS和HCSL需要特定的端接電路.

	CMOS	LVPECL	LVPECL	LVDS	HCSL
電源電壓	3.3V	3.3V	2.5V	3.3V/2.5V	3.3V/2.5V
輸出負載	15pF(Typ.)	50Ω~VDD-2V	50Ω~VDD-2V	100Ω	50ohm~GND
高輸出電壓(VOH)	2.97V	2.35V	1.55V	1.43V	0.73V
輸出電壓低(VOL)	0.33V	1.60V	0.80V	1.1V	0V

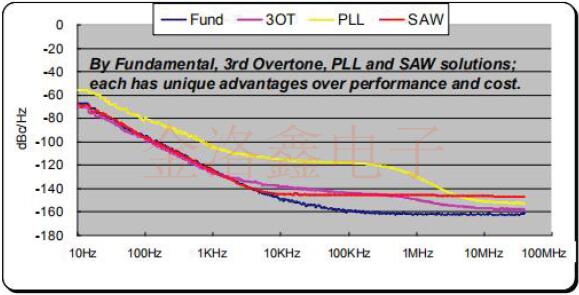

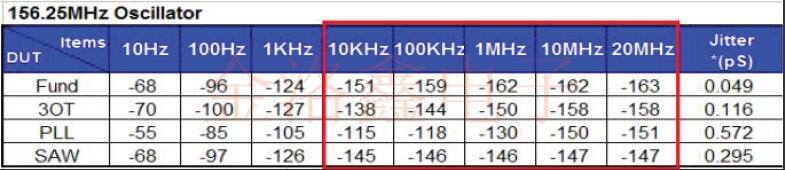

各種解決方案的相位噪聲性能
TXC差分晶體振蕩器產品特性簡介

*相位抖動的積分范圍是12KHz至20MHz.

產品特性:

振蕩解決方案	頻率范圍	特征	輸出類型	電壓(V)	PKG(毫米)
水晶基礎	25MHz~200MHz	穩定性±25ppm/±50ppm OTR-40℃~85℃ 156.25M,相位抖動典型值0.10秒	LVDS LVPECL	2.5 3.3	7.05.0 5.03.2 3.2*2.5
水晶第三泛音	25MHz~200MHz	穩定性±25ppm/±50ppm OTR-40℃~85℃ 156.25M,相位抖動典型值0.12秒
晶振PLL	75MHz~700MHz	穩定性±25ppm/±50ppm OTR-40℃~85℃ 156.25M,相位抖動典型值0.25秒
聲表面波基礎	75MHz~700MHz	穩定性±50ppm/±100ppm OTR-5℃~85℃/-10℃~70℃ 156.25M,相位抖動典型值0.30秒

*相位抖動的積分范圍是12KHz至20MHz.

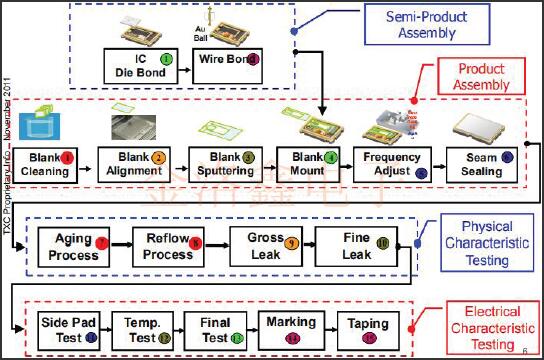

制造流程:

TXC晶振核心競爭力
　　技術:內部設計,仿真和處理能力
　　質量:設計與生產保證
　　服務:全球銷售,營銷和FAE支持
　　成本效益:臺灣和中國大陸工廠的規模生產經濟
　　上市時間:晶體和貼片振蕩器小型化領導者
　　靈活性:敏捷的采樣能力和快速提升容量
