愛普生X1G0041411001壓控振蕩器系列產品技術與編碼數據資料
來源：http://www.jisiw.com 作者：金洛鑫電子 2019年11月25
愛普生X1G0041411001壓控振蕩器系列產品技術與編碼數據資料
超低相位噪聲的VG-4513CA晶振是日本愛普生品牌的壓控系列產品,這種電壓控制型的石英晶體振蕩器目前在市場上比較受歡迎,也是愛普生晶振公司主打的產品模塊之一.這款VG-4513CA雖然是早期的振蕩器產品,但因?yàn)閮?yōu)異的性能,較高的性價比,貨源穩定,交期快速等因素,長期被世界各地的生產廠家們廣泛使用.因此,金洛鑫電子今天就為廣大新老用戶,詳細的介紹這顆VG-4513CA晶振,標題上的X1G0041411001是該系列122.880MHz頻率的原廠編碼,下面的編碼數據表將可以作為參考.
VG-4513CA晶振/CBVCXOM主要功能
頻率范圍:100-250MHz
超低抖動:135fsrms12kHz–20MHz@245.76MHz
出色的抗振性:1.6ppb/G@20-200Hz
HFF(高頻基礎)石英晶振的可靠運行
愛普生的VG-4513CA晶振/CBVCXO專為無線基礎設施和高性能網絡應用而設計,可實現一流的相位噪聲和抗振性.HFF(高頻基波)技術實現了領先的性能和電信質量的可靠性.愛普生的VG-4513CA晶振/CBVCXO適用于蜂窩基站,µW和mmW無線電,OTN和數據中心交換機,光學互連以及電纜頭端設備,并為所有主要的無線電參考設計所推薦.愛普生的VG-4513CA晶振/CB使用HFF技術可提供石英晶體振蕩器極低的相位噪聲和出色的抗振性,從而在高頻下實現可靠的運行.
VG-4513CA晶振系列原廠編碼數據表:
VG-4513CB晶振系列原廠編碼數據表:

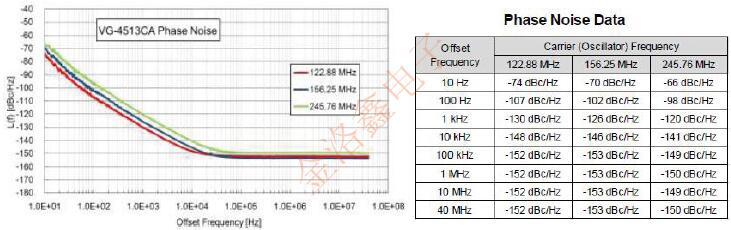

低相位噪聲
為了實現極低的相位噪聲,愛普生的VG-4513CA晶振/CBVCXO使用HFF(高頻基頻)晶體和由愛普生設計和制造的獨特的低噪聲壓控晶體振蕩器IC.它們出色的抖動性能為高速電,光和RF接口提供了出色的眼圖和I-Q星座圖.使用基本晶體可使EpsonVG-4513CA晶振/CBVCXO避免由第三泛音晶體和諧波振蕩器引起的問題.
基本晶振可靠性
愛普生(Epson)的VG-4513CA晶振/CBVCXO使用HFF(高頻基波)晶體將基波晶體的可靠振蕩與第三泛音的高頻相結合.愛普生使用光刻MEMS蝕刻工藝來制造具有出色工藝控制能力的倒置臺面,并獲得具有良好機械特性的高頻.
由于Epson HFF晶體以基本模式振蕩,因此它們不會遭受第三泛音設計常見的模式跳躍,活性下降和冷啟動問題.由于HFF晶體的諧振面積比第三諧波大得多,因此HFF振蕩器受粒子缺陷問題的影響要小得多,這些問題會導致第三諧波設計中的石英晶振故障.與倍頻器設計不同,基本振蕩器不會產生次諧波雜散.這會導致DJ(確定性抖動).
優勢
低相位噪聲
高頻率
體積小
可靠的操作
出色的抗振性
低功耗
諸如天線塔上的風荷載和鐵軌傳輸?shù)恼駝?dòng)等環境因素會降低基站和微波回程的無線電鏈路性能.振動引起的麥克風會影響高速光鏈路中的眼圖性能.愛普生的HFF晶體和石英晶振安裝技術提供的抗振性比10-20dB高.
競爭設計
愛普生的HFF晶體比第三泛音晶體要厚得多.HFF框架充當加強筋,增加了剛性模量,從而保護了共振結構免受低頻振動的影響.愛普生石英晶振獨特的高剪切模量安裝座進一步保護了諧振器免受振動.
愛普生的VG-4513CA晶振/CBVCXO可以訂購五個選項:
•頻率:100-500MHz

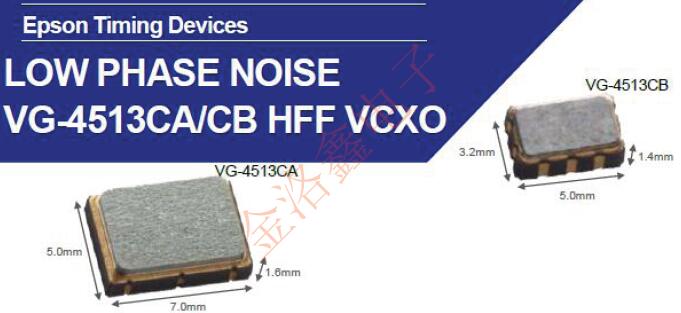

•包裝尺寸:7.0mmx5.0mmx1.6mm(CA)或5.0mmx3.2mmx1.4mm(CB)
•溫度范圍:-40至+85℃,-20至+70℃或0至+70℃
•APR(絕對拉范圍):±30ppm,±50ppm和±100ppm
•OE(輸出使能)極性:高電平有效或低電平有效
VG-4513系列的后綴有兩種,分別是CA和CB,之所以型號的后綴不一樣是因?yàn)樗鼈兊某叽绮煌?CA的體積是7.0mmx5.0mmx1.6mm,CB的體積則是5.0mmx3.2mmx1.3mm,前者的比較大,但它們都是擁有6個焊腳,這是LV-PECL輸出VCXO晶振的特點.這種類型的Oscillator通常性能極高,應用的產品也比較高端.
愛普生X1G0041411001壓控振蕩器系列產品技術與編碼數據資料
超低相位噪聲的VG-4513CA晶振是日本愛普生品牌的壓控系列產品,這種電壓控制型的石英晶體振蕩器目前在市場上比較受歡迎,也是愛普生晶振公司主打的產品模塊之一.這款VG-4513CA雖然是早期的振蕩器產品,但因?yàn)閮?yōu)異的性能,較高的性價比,貨源穩定,交期快速等因素,長期被世界各地的生產廠家們廣泛使用.因此,金洛鑫電子今天就為廣大新老用戶,詳細的介紹這顆VG-4513CA晶振,標題上的X1G0041411001是該系列122.880MHz頻率的原廠編碼,下面的編碼數據表將可以作為參考.
頻率范圍:100-250MHz
超低抖動:135fsrms12kHz–20MHz@245.76MHz
出色的抗振性:1.6ppb/G@20-200Hz
HFF(高頻基礎)石英晶振的可靠運行
VG-4513CA晶振系列原廠編碼數據表:
| X1G0041411001 | VG-4513CA晶振 | 122.880000MHz | 7.00x5.00x1.60mm |
| X1G0041411002 | VG-4513CA晶振 | 122.880000MHz | 7.00x5.00x1.60mm |
| X1G0041411004 | VG-4513CA晶振 | 153.600000MHz | 7.00x5.00x1.60mm |
| X1G0041411006 | VG-4513CA晶振 | 148.351648MHz | 7.00x5.00x1.60mm |
| X1G0041411007 | VG-4513CA晶振 | 153.600000MHz | 7.00x5.00x1.60mm |
| X1G0041411011 | VG-4513CA晶振 | 122.880000MHz | 7.00x5.00x1.60mm |
| X1G0041411012 | VG-4513CA晶振 | 148.500000MHz | 7.00x5.00x1.60mm |
| X1G0041411013 | VG-4513CA晶振 | 155.520000MHz | 7.00x5.00x1.60mm |
| X1G0041411014 | VG-4513CA晶振 | 156.250000MHz | 7.00x5.00x1.60mm |
| X1G0041411017 | VG-4513CA晶振 | 100.000000MHz | 7.00x5.00x1.60mm |
| X1G0041411018 | VG-4513CA晶振 | 125.000000MHz | 7.00x5.00x1.60mm |
| X1G0041411019 | VG-4513CA晶振 | 155.520000MHz | 7.00x5.00x1.60mm |
| X1G0041411020 | VG-4513CA晶振 | 156.250000MHz | 7.00x5.00x1.60mm |
| X1G0041411602 | VG-4513CA晶振 | 200.000000MHz | 7.00x5.00x1.60mm |
| X1G0041510003 | VG-4513CB晶振 | 122.880000MHz | 5.00x3.20x1.30mm |
| X1G0041510004 | VG-4513CB晶振 | 153.600000MHz | 5.00x3.20x1.30mm |
| X1G0041510007 | VG-4513CB晶振 | 122.880000MHz | 5.00x3.20x1.30mm |
| X1G0041510009 | VG-4513CB晶振 | 153.600000MHz | 5.00x3.20x1.30mm |
| X1G0041510013 | VG-4513CB晶振 | 125.000000MHz | 5.00x3.20x1.30mm |
| X1G0041510016 | VG-4513CB晶振 | 156.250000MHz | 5.00x3.20x1.30mm |
為了實現極低的相位噪聲,愛普生的VG-4513CA晶振/CBVCXO使用HFF(高頻基頻)晶體和由愛普生設計和制造的獨特的低噪聲壓控晶體振蕩器IC.它們出色的抖動性能為高速電,光和RF接口提供了出色的眼圖和I-Q星座圖.使用基本晶體可使EpsonVG-4513CA晶振/CBVCXO避免由第三泛音晶體和諧波振蕩器引起的問題.
基本晶振可靠性
愛普生(Epson)的VG-4513CA晶振/CBVCXO使用HFF(高頻基波)晶體將基波晶體的可靠振蕩與第三泛音的高頻相結合.愛普生使用光刻MEMS蝕刻工藝來制造具有出色工藝控制能力的倒置臺面,并獲得具有良好機械特性的高頻.
由于Epson HFF晶體以基本模式振蕩,因此它們不會遭受第三泛音設計常見的模式跳躍,活性下降和冷啟動問題.由于HFF晶體的諧振面積比第三諧波大得多,因此HFF振蕩器受粒子缺陷問題的影響要小得多,這些問題會導致第三諧波設計中的石英晶振故障.與倍頻器設計不同,基本振蕩器不會產生次諧波雜散.這會導致DJ(確定性抖動).
優勢
低相位噪聲
高頻率
體積小
可靠的操作
出色的抗振性
低功耗
愛普生HFF技術
出色的抗振性諸如天線塔上的風荷載和鐵軌傳輸?shù)恼駝?dòng)等環境因素會降低基站和微波回程的無線電鏈路性能.振動引起的麥克風會影響高速光鏈路中的眼圖性能.愛普生的HFF晶體和石英晶振安裝技術提供的抗振性比10-20dB高.
競爭設計
愛普生的HFF晶體比第三泛音晶體要厚得多.HFF框架充當加強筋,增加了剛性模量,從而保護了共振結構免受低頻振動的影響.愛普生石英晶振獨特的高剪切模量安裝座進一步保護了諧振器免受振動.
| 產品 | 尺寸 | 輸出 | IDD@3.3V | 頻率 | 抗振性 | 諧振器類型 |
| VG-4513CA | 7.0x5.0x1.6 | LV-PECL | <65mA(最大值) | 100-250MHz | 1.6ppb/克 | 高頻基礎 |
| VG-4513CB | 5.0x3.2x1.3 | LV-PECL | <65mA(最大值) | 100-250MHz | 1.6ppb/克 | 高頻基礎 |
•頻率:100-500MHz
•包裝尺寸:7.0mmx5.0mmx1.6mm(CA)或5.0mmx3.2mmx1.4mm(CB)
•溫度范圍:-40至+85℃,-20至+70℃或0至+70℃
•APR(絕對拉范圍):±30ppm,±50ppm和±100ppm
•OE(輸出使能)極性:高電平有效或低電平有效
VG-4513系列的后綴有兩種,分別是CA和CB,之所以型號的后綴不一樣是因?yàn)樗鼈兊某叽绮煌?CA的體積是7.0mmx5.0mmx1.6mm,CB的體積則是5.0mmx3.2mmx1.3mm,前者的比較大,但它們都是擁有6個焊腳,這是LV-PECL輸出VCXO晶振的特點.這種類型的Oscillator通常性能極高,應用的產品也比較高端.
愛普生X1G0041411001壓控振蕩器系列產品技術與編碼數據資料
