                        KVG品牌小型密封外殼貼片型恒溫晶體振蕩器新品推送



                        來源：http://www.jisiw.com 作者：金洛鑫電子 2019年12月02






                    KVG品牌小型密封外殼貼片型恒溫晶體振蕩器新品推送

　　說到KVG晶振這個品牌,可能大家不是很熟悉,這是一家總部位于德國的頻率組件制造商,而且成立的時間已經很久了,創始人是一名物理學家,叫做Kurt Klingsporn,KVG集團是他在1946年創辦的,70多年來KVG公司不斷追求更高超,更精密,更創新的晶振制造技術.OCXO振蕩器是他們家比較具有代表性的產品模塊之一,今年KVG品牌新推出了一款小封裝外殼的恒溫石英晶體振蕩器,本文將隆重介紹該款產品.

　　KVG石英晶體技術有限公司展示了一種具有Stratum3甚至更高性能的新型密封SMDOCXO.例如,在最壞的情況下,在24小時內可保證±0.16ppm的總穩定性.KVG的工程師使用非常小但精度很高的SC切割石英,開發了新的高穩定性O(shè)CXO,可大大擴展?jié)撛诘膽?yīng)用范圍.

　　新的O-9000-HSOCXO系列采用非常小的14mmx9mmx8.5mmSMD封裝.盡管尺寸很小,但這些OCXO在-20至+70°C的溫度范圍內仍具有優于±10ppb的頻率穩定性.即使在-40至+85°C的工業溫度范圍內,根據Telcordia標準GR-1244和GR-253-CoreStratum3或ANSIClockT1.101以及歐洲標準ITU-TG,對頻率穩定性的要求也很高.符合812IV型和G.813選項1.這些規定了20年內的頻率穩定性優于±4.6ppm,并且峰峰值的24小時”保持穩定性”優于0.32ppm.

　　此外,該OCXO在連續運行時僅提供0.5瓦的超低功耗.振蕩器由3.3V供電,并具有HCMOS輸出.標準頻率通常為10MHz,12.8MHz,19.2MHz,20MHz,25MHz和38.88MHz.與KVG晶振公司協商后,可以使用自定義頻率.典型的應用是網絡和同步單元以及一般的專業電信系統.其他可能的應用是GSM或WIMAX基站的頻率源.所謂的Picocell和Femtocell基站需要非常小巧且價格便宜的OCXO,并在幾天內具有良好的保持穩定性.

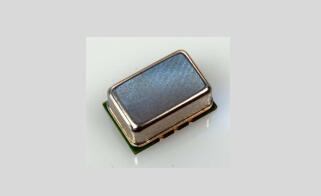

　　O-9000-HS是一款非常小巧的SMD``恒溫晶體振蕩器''(VC)OCXO,可在高達-40/+85°C的寬溫度范圍內提供±0.01ppm(±10ppb)的出色緊密頻率穩定性.采用密封的14mmx9mmx8mmSMD晶振封裝Tapedon卷盤,這也使其適用于自動拾放機組裝.




特征:

　　小型HSSMD封裝

　　快速的預熱時間

　　低功耗

　　嚴格的頻率穩定性

　　良好的長期穩定性

　　頻率調諧輸入選項

　　輸出啟用/禁用選項

應用范圍:

　　儀器參考

　　微波通訊

　　時鐘設置

　　微波信號源

　　測試與測量

　　電信系統

1.規格(初步)


	測試條件:TA=+25°C;VC=2.5V或+1.65V,除非另有說明







				頻率范圍:

				10.000至40.000MHz





				標準頻率:

				10.0、19.2、20.0MHz





				類型:

				O-9500-HS

				O-9300-HS





				電源電壓VS:

				+5.0V±5%

				+3.3V+5%-10%





				頻率穩定性與溫度的選擇:

				<+10ppb相對于-20°C至+70°C:

				<+20ppbvs.-20°C至+70°C:

				<+30ppb相對于-20°C到+70°C:

				<+50ppbvs.-20°C至+70°C:

				<+10ppbvs.-40°C至+85°C:

				<+20ppbvs.-40°C至+85°C:

				<+30ppb相對于-40°C至+85°C:

				<+50ppb相對于-40°C至+85°C:

				9501

				9511

				9521

				9531

				9551

				9561

				9571

				9301

				9311

				9321

				9331

				9341

				9351

				9361

				9371





				長期穩定性(老化)

				(連續運行30天后)

				第一年:

				10年:

				≤±0.2ppm

				≤±1.0ppm





				頻率穩定度

				與電源電壓變化的關系VS±5％:

				與負載變化的關系±10％:

				≤±5.0ppb

				≤±2.0ppb





				通過外部調諧電壓進行頻率控制:

				≥±2.0ppm

				≥±1.0ppm





				調諧電壓范圍:

				+0.5Vto+4.5V

				+0.3Vto3.0V





				傳遞函數/線性:

				正/≤10％





				輸入阻抗:

				≥100kOhm





				電源電流

				穩定狀態@+25°C:

				在熱身期間:

				<120mA(0.6W)

				<400mA(2W)

				<180mA(0.6W)

				<600mA(2W)





				熱身時間:

				(對于+25°C,典型精度<+1x10-7

				指1小時后的最終頻率)

				<60sec.





				輸出信號類型:

				水平:

				加載:

				占空比:

				上升和下降時間

				(LV)HCMOS

				VOL≤0.1xVS;VOH≥0.9xVS

				1kOhm//15pF

				45%to55%

				<5ns





1.規格(初步)續


	測試條件:TA=+25°C;VC=2.5V或+1.65V,除非另有說明







				相位噪聲(典型值為20MHz):







				10Hz:

				-126dBc/Hz





				100Hz:

				-149dBc/Hz





				1kHz:

				-162dBc/Hz





				10kHz:

				-164dBc/Hz





				100kHz:

				-165dBc/Hz





				1MHz:

				-165dBc/Hz





				短期穩定性(艾倫偏差)

				Typ.





				1秒:

				0.05ppb





				10秒:

				0.1ppb





				100秒:

				0.2ppb





				儲存溫度范圍:

				-45°Cto+90°C





2.環境條件

　　根據KVG石英晶體振蕩器產品鑒定程序AA-QM-200

3.標記

　　制造商名稱,日期代碼(周/年),規格;中心頻率

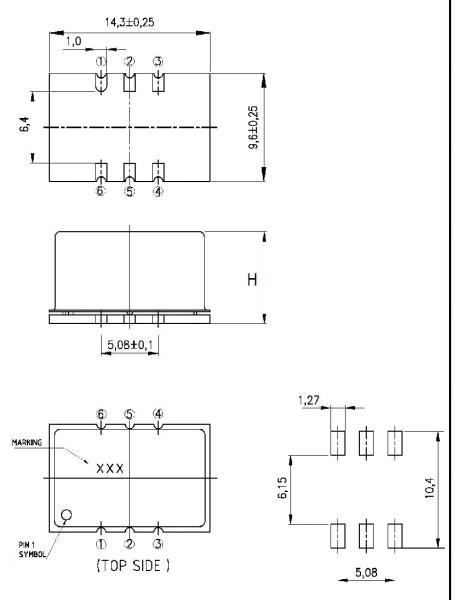

4. 案例

　　BF157-8.2-HS/SMD






	H=8.2mmmax.

引腳配置:

　　1.VC或N.C.

　　2.射頻使能或交流

　　3.GND和凱斯

　　4.射頻輸出

　　5.電源電壓+VS

注釋:

　　1. 如果數據手冊沒有為引腳1和/或引腳2指定任何參數,則相應的引腳不會在內部連接.

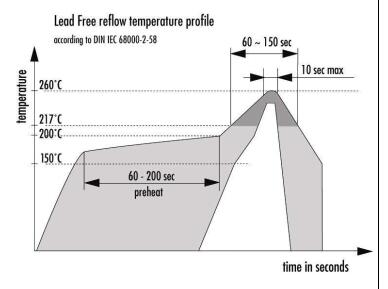

	推薦的焊接輪廓

KVG品牌小型密封外殼貼片型恒溫晶體振蕩器新品推送
