TAITIEN ELECTRONICS CO.,LTD.是臺灣技術與實力并重的一家頻率元件制造商，TAITIEN晶振品牌影響力非常大，用戶在歐洲，亞洲，非洲，美洲和中東等地區都有分布，大陸的客戶比較熟悉TAITIEN公司的另一個名字，叫做泰藝晶振。幾十年來，TAITIEN公司不斷往更高的技術目標奮進，其量產的TCXO晶振受到海內外用戶的一致好評，削波正弦波是振蕩器里，比較常見的一種輸出方式，下面是泰藝晶振公司提供的，3種TCXO晶振削波正弦波輸出的電路設計說明。
削波正弦波形輸出：
-剪切的正弦波形是溫補晶振最常用的輸出選項。
-低功耗，改善熱特性更好的老化和頻率穩定性能
-比CMOS輸出更好的相位噪聲性能

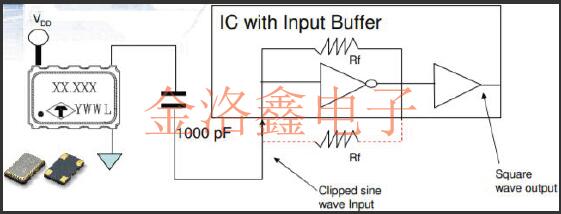

一、使用具有輸入緩沖區的芯片組的限幅正弦波形：

•要將限幅正弦波形轉換為方形波形信號（如CMOS），需要輸入緩沖器。
•通常，TCXO輸出的IC將在芯片內部集成輸入緩沖功能。振蕩電路應具有與逆變器并聯的Rf反饋電阻。
•如果IC內部沒有Rf電阻，則需要在變頻器的輸入引腳和輸出引腳之間添加一個Rf電阻。
•外部Rf電阻值應在100K至10M歐姆之間。
•除7x5mm產品系列外，需要在TCXO晶振輸出引腳和IC時鐘輸入引腳之間串聯一個1000pF電容，用于所有其他更小尺寸的TAITIEN TCXO。

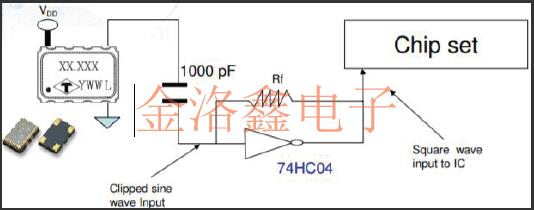

二、使用不帶輸入緩沖器的削波正弦波：

•如果IC沒有集成輸入緩沖器功能，則需要在TCXO石英晶振的輸出引腳和IC的時鐘輸入引腳之間串聯一個74HC04和Rfresistor等反相器，將限幅正弦波轉換為方波
•外部Rf電阻值應在100K至10Mohm之間。
•除7x5mm產品系列外，對于所有其他更小尺寸的溫補型TAITIEN Crystal，需要在TCXO輸出引腳和IC時鐘輸入引腳之間串聯一個1000pF電容。

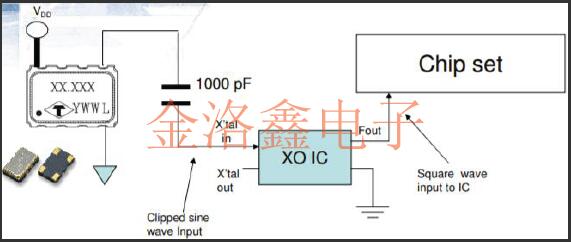

三、使用削波正弦波與振蕩器IC結合使用：

•具有限幅正弦波輸出的TAITIEN TCXO也可以與Oscillator的IC結合使用，為芯片組生成方波輸出。
•TCXO的輸出需要連接到振蕩器IC的晶體輸入引腳，振蕩器IC的輸出引腳應連接到芯片組的輸入引腳。
•除了7x5mm產品系列外，需要在TCXO輸出引腳和IC時鐘輸入引腳之間串聯一個1000pF電容，用于所有其他更小尺寸的TAITIEN TCXO。
不同的電路設計帶來的效果和功能基本是不一樣的，TAITIEN Crystal公司研發設計的溫補晶振符合當代要求的小型化，精度高，頻率穩定，品質好，成本低，低功耗，低插損等高性能。才上3種電路設計對比都可以看出不一樣的地方，也許對工程師們會有一些幫助，更多的晶振資訊，技術資料請收藏登錄金洛鑫電子官方網站http://www.jisiw.com/。
