ILSI超小型1612mm連續電源電壓范圍32.768kHz振蕩器
　　32.768KHz系列的晶體振蕩器有著MHz振蕩器所沒有優勢,應用在高級時鐘系統里,它更加精準穩定,適合用于對時鐘設置要求較高的設備身上,屬于比較特殊的一種石英晶體振蕩器產品.美國ILSI晶振公司近期就成功開發,并推出了幾款32.768K晶體振蕩器型號,并且封裝尺寸都非常小輕薄,最小的一款只有1.6×1.2×0.7mm.而且電源電壓范圍是連續性的,從+1.8V到+3.3V,超低的工作電壓可使功耗更低.
　　ILSI晶振公司的ISM37系列是石英晶體振蕩器,可提供準確的32.768kHz LVCMOS輸出.這些系列具有2.0x1.6x0.8mm和1.6x1.2x0.7mm的緊湊尺寸,在-40℃至+85℃的工業工作范圍內具有±25ppm的可用頻率穩定性.
　　這些產品系列使設計工程師可以從其設計中省去單獨的32.768kHz手表晶體和相關的負載電容器,并將LVCMOS振蕩器功能整合為電路的單一封裝.該產品還具有在從1.8VDC到3.3VDC的離散行業標準電源電壓下具有低電流消耗的特點,并且具有1.62VDC到3.63VDC的連續電源電壓范圍選項.ISM37系列為設計工程師提供了LVCMOS輸出,準確的32.768K參考電壓,低電流消耗和連續電壓范圍選項的組合,從而為要求小尺寸的電池供電應用提供了準確的定時參考電壓.
需要32.768kHz定時設備的應用包括:
　　RTC參考時鐘
　　智能計量
　　工業控制
　　物聯網設備
　　可穿戴
　　電池管理
　　健康設備
　　系統時鐘源
技術特征:
　　低電流消耗
　　LVCMOS輸出邏輯
　　連續電源電壓范圍
　　緊湊的SMD晶振封裝
　　AT切割晶體的溫度穩定性特征
　　無需外部負載電容器
　　無鉛,符合RoHS和REACH

頻率范圍	32.768KHz
頻率公差	±15ppm,±20ppm,±30ppm,or±50ppm最大	在+25℃
頻率穩定度	±15ppm,±20ppm,±30ppm,or±50ppm最大	包括工作溫度范圍
工作溫度范圍	-20℃~+70℃ -30℃~+85℃ -40℃~+85℃
電源電壓(Vdd)	1.8V,2.5V,2.8V,3.0V,3.3V或1.62V至3.63V
輸入電流	最大值30µA	空載,Vdd=3.3V
輸出邏輯類型	LVCMOS
輸出驅動能力	最高15pF
老化	每年±3ppm	在+25℃
占空比	50±5(％)	在波形的50％處測量
上升/下降時間	最大200nSec	從波形的10％到90％測量
輸出電壓邏輯高	Vdd最小值的90％
輸出電壓邏輯低	Vdd最大值的10％
輸入電壓邏輯高	Vdd最小值的70％或不連接以啟用輸出
輸入電壓邏輯低	最大Vdd的30％禁用輸出(高阻抗)	禁用的輸出:高阻抗
待機電流	最大值3µA	Vdd=2.5V至3.3V
啟動時間	最大7毫秒最大10毫秒	Vdd=1.8V
注意: ●除非另有說明,否則所有最小和最大限制都是在溫度和額定工作電壓(輸出為15pF)上指定的. ●建議在Vdd(焊盤4)和GND(焊盤2)之間使用0.1µF旁路電容,以最大程度地降低電源噪聲.

絕對最大限制

儲存溫度范圍	-55℃至+125℃
電源電壓范圍	-0.3Vdc至Vdd+0.5Vdc
靜電放電	最大2000伏
焊接溫度	最高260℃
結溫	最高150℃
注意:如果使用超出絕對最大額定值的零件,則可能導致內部損壞.該零件應在建議的工作條件下使用,否則,如果超出這些條件,則該零件的可靠性可能會受損.

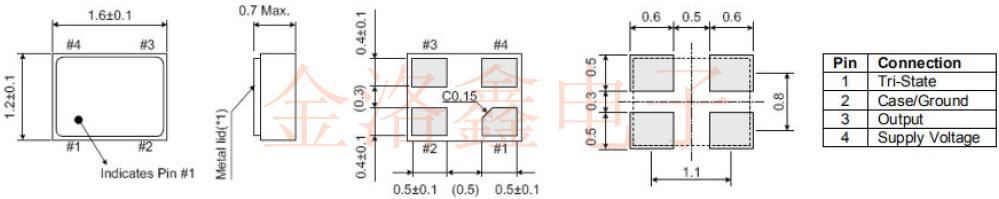

機械和焊盤布局尺寸

包裝信息:
　　端接值=e4(A超過W堿金屬而超過Ni)
　　端子電鍍厚度:
　　金(0.3µm至1.0µm),鎳(1.27µm至8.89µm)
環境指標:

機械沖擊	MIL-STD-202,Method213
機械振動	MIL-STD-202,Method204
耐焊接熱	MIL-STD-202,Method210
可焊性	J-STD-002
漏油	MIL-STD-883,Method1014
細漏	MIL-STD-883,Method1014
水分敏感性水平	MSL1(+260℃)

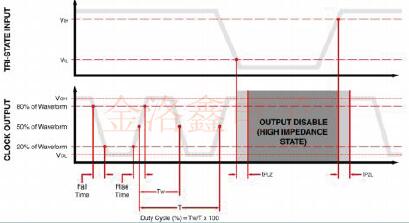

波形圖

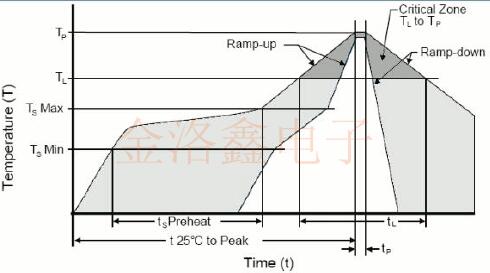

焊劑回流曲線

單元向后兼容+240℃回流工藝

Ts最大至t1(上升速率)	3℃/秒以下
預熱最低溫度(Ts分鐘) 溫度典型值(Ts典型值) 最高溫度(Ts最大值) 時間(Ts)	150℃ 175℃ 200℃ 60至180秒
Ramp-upTate(TL~Tp	3℃/秒以下
維持以上時間溫度(TL) 時間(TL)	217℃ 60至150秒
峰值溫度(Tp)	最高260℃,持續10秒
5℃以內的時間達到峰值溫度(Tp)	20至40秒
減速率	6℃/秒以下
調節25℃至峰值溫度	最多8分鐘
水分敏感性水平(MSL)	1級

　　本文的目的就是為了給大家介紹這款,ILSI公司生產的32.768K石英振蕩子系列產品,可用來做參考,ILSI在歐美市場的地位,相當于KDS,EPSON,SEIKO,CITIZEN,TXC,HELE等品牌在我國市場的重要性.憑借優越的品質和好口碑,在這幾年進軍亞洲市場,獲得不俗的業績,國內已有部分廠家使用ILSI品牌的石英晶體和石英晶體振蕩器產品.
