FWQ系列超小型AT切割晶體諧振器陶瓷封裝,FW400WFQA1
來源：http://www.jisiw.com 作者：金洛鑫電子 2022年07月07
無源晶振就是石英晶體諧振器的別稱，英文名（crystal），無源晶體沒有電壓的問題，信號電平是可變的，主要用在各種電子線路中起產生頻率的作用。是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，分為直插式與貼片式。
我們提供全面的石英晶體諧振器產品組合。我們廣泛的行業標準封裝選擇包括陶瓷表面貼裝、HC-49/U、金屬表面貼裝、管狀和塑料模制。這些晶體在電子應用中充當主要組件。
亞陶晶振4焊盤FWQ系列接縫密封裝置包含一個安裝在標準2.0x1.6mm中的超小型AT切割晶體諧振器陶瓷封裝。這些緊湊的晶體非常適合在密集的PCB應用中進行表面安裝。
FWQ系列超小型AT切割晶體諧振器陶瓷封裝,FW400WFQA1,FW400WFMR1,SMD晶振,ECERA晶體
我們提供全面的石英晶體諧振器產品組合。我們廣泛的行業標準封裝選擇包括陶瓷表面貼裝、HC-49/U、金屬表面貼裝、管狀和塑料模制。這些晶體在電子應用中充當主要組件。
亞陶晶振4焊盤FWQ系列接縫密封裝置包含一個安裝在標準2.0x1.6mm中的超小型AT切割晶體諧振器陶瓷封裝。這些緊湊的晶體非常適合在密集的PCB應用中進行表面安裝。
FWQ系列超小型AT切割晶體諧振器陶瓷封裝,FW400WFQA1,FW400WFMR1,SMD晶振,ECERA晶體
|
Manufacturer Part Number 原廠編碼 |
Manufacturer廠家 | Series型號 | Type 系列 | Frequency | Frequency Stability頻率穩定度 |
| GC0800044 | Diodes Incorporated | SaRonix-eCera™ GC | MHz Crystal | 8MHz | ±50ppm |
| GC0800044 | Diodes Incorporated | SaRonix-eCera™ GC | MHz Crystal | 8MHz | ±50ppm |
| GC0800044 | Diodes Incorporated | SaRonix-eCera™ GC | MHz Crystal | 8MHz | ±50ppm |
| FL1200112 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 12MHz | ±30ppm |
| FL1200112 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 12MHz | ±30ppm |
| FL1200112 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 12MHz | ±30ppm |
| FL2000059 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 20MHz | ±10ppm |
| FL2000059 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 20MHz | ±10ppm |
| FL2000059 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 20MHz | ±10ppm |
| FL2400022 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 24MHz | ±10ppm |
| FL2400022 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 24MHz | ±10ppm |
| FL2400022 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 24MHz | ±10ppm |
| FL2500133 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 25MHz | ±20ppm |
| FL2500133 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 25MHz | ±20ppm |
| FL2500133 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 25MHz | ±20ppm |
| FL3000037 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 30MHz | ±30ppm |
| FL3000037 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 30MHz | ±30ppm |
| FL3000037 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 30MHz | ±30ppm |
| FL2400081 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 24MHz | ±30ppm |
| FL2400081 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 24MHz | ±30ppm |
| FL2400081 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 24MHz | ±30ppm |
| FL3200037 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 32MHz | ±15ppm |
| FL3200037 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 32MHz | ±15ppm |
| FL3200037 | Diodes Incorporated | SaRonix-eCera™ FL | MHz Crystal | 32MHz | ±15ppm |
FWQ系列超小型AT切割晶體諧振器陶瓷封裝,FW400WFQA1,FW400WFMR1,SMD晶振,ECERA晶體

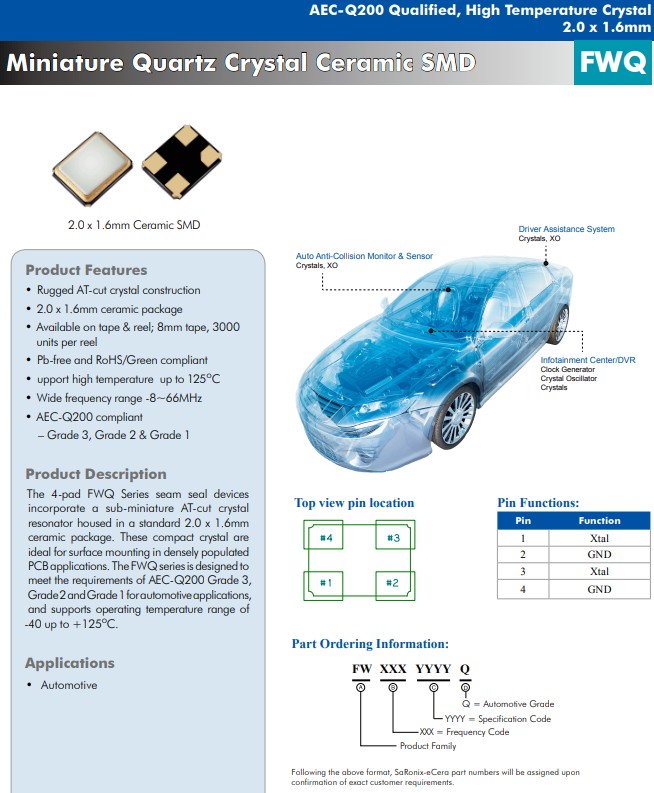

產品特點：
頻率范圍：16.000MHz至66.000MHz
產品特點：
頻率范圍：16.000MHz至66.000MHz
工作溫度范圍：-20℃至+70℃，-40℃至+85℃，-40℃至+125℃
儲存溫度：-55℃至+125℃
堅固的AT切割水晶結構
SMD晶振小體積尺寸：2.0x1.6mm 陶瓷封裝
卷帶式提供；8 毫米膠帶，每卷3000個單位
無鉛且符合 RoHS/Green 標準
符合 AEC-Q200 – 3級、2級和1級
應用于汽車
.JPG)

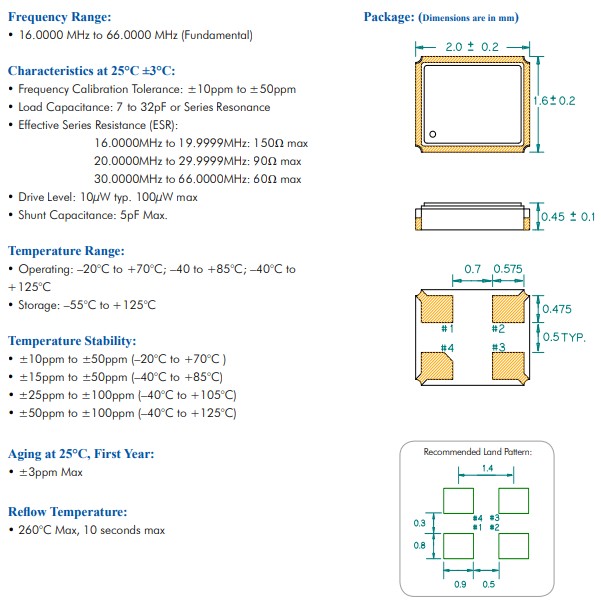

Product Parameters
| Compliance (Only Automotive supports PPAP) | Automotive |
|---|---|
| ProductSeries | FWQ |
| Family | Crystal |
| Legacy PN | None |
| Freq Range (MHz) | 16 to 66 |
| Package Type | Ceramic Seam |
| Package Size (mm) | 2.0 x 1.6 x 0.45 |
| Pads | 4 |
| NotRecommended | 0 |
FWQ系列超小型AT切割晶體諧振器陶瓷封裝,FW400WFQA1,FW400WFMR1,SMD晶振,ECERA晶體
產品參數：
產品參數：
合規性（僅汽車支持 PPAP） 汽車
產品系列 FWQ
家庭 水晶諧振器
舊版 PN 沒有任何
頻率范圍 16MHz至 66MHz
包裝類型 陶瓷縫
包裝尺寸 2.0x1.6x0.45mm
墊 4腳
不建議 0
.JPG)
石英晶體諧振器是一種生活中隨處可見的電子器件，誕生于20世紀20年代初，因具有較高的品質因數及良好的頻率穩定性，被廣泛應用于航天、通信、軍事等工業領域。顧名思義，制造石英晶體諧振器的原材料就是石英，一種非常重要的壓電材料。其主要特征是其原子或分子有規律排列，反映在宏觀上是外形的對稱性，在電場的作用下，晶體內部產生應力而形變，從而產生機械振動，獲得特定的頻率。FWQ系列超小型AT切割晶體諧振器陶瓷封裝,FW400WFQA1,FW400WFMR1,SMD晶振,ECERA晶體
石英晶體諧振器是一種生活中隨處可見的電子器件，誕生于20世紀20年代初，因具有較高的品質因數及良好的頻率穩定性，被廣泛應用于航天、通信、軍事等工業領域。顧名思義，制造石英晶體諧振器的原材料就是石英，一種非常重要的壓電材料。其主要特征是其原子或分子有規律排列，反映在宏觀上是外形的對稱性，在電場的作用下，晶體內部產生應力而形變，從而產生機械振動，獲得特定的頻率。FWQ系列超小型AT切割晶體諧振器陶瓷封裝,FW400WFQA1,FW400WFMR1,SMD晶振,ECERA晶體
