泰藝晶振,XZ晶振,2016晶振,無源晶體"XZLAAAAANF-12.000000"
頻率范圍:16.000MHZ~60.000MHZ
激勵電平: 10μW (Max. 200μW )
并聯電容: 3PF
工作溫度: -10℃~+60℃
保存溫度: -55℃~+125℃
精度 ±10ppm
捆包單位：3000pcs/reel
尺寸：世界級小型2.0*1*6*0.45
應用：DVD機，MP5，自動控制洗衣機，電子體重稱，電子血壓計，藍牙耳機，電子防盜門，無線模塊等產品。

        泰藝電子保證本公司及(或)本公司之關系企業所提供之石英晶振、陶瓷晶振、符合「沖突礦產政策」文件所要求之標準。身為良好的企業公民，我們自當善盡社會責任、尊重人權，并持續關注沖突礦產議題，致力詳實調查供應鏈，以確保錫(Sn)、鉭(Ta)、鎢(W)、金(Au)、鈷(Co)、鈀(Pd)等金屬，"XZLAAAAANF-12.000000"并非來自剛果民主共和國及其鄰近國家受武裝團體控制之礦區所開采。

       泰藝電子集團秉持誠信的營運方針，落實公平正義的企業品德。基于泰藝晶振電子對于道德價值的追求，董事會及經營階層研擬「誠信廉潔協議」，以確保本公司的道德誠信及從業行為基本原則。

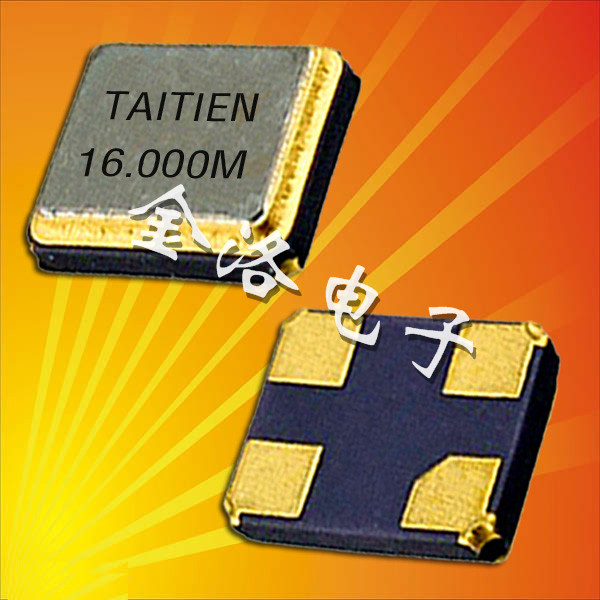

        泰藝晶振,XZ晶振,2016晶振,無源晶體，是臺灣泰藝電子無源石英晶體諧振器中最小的一款，尺寸僅僅只有2.0*1.6mm，厚度為0.45mm，為了對應現代化越來越小為時尚的產品特點，晶振也在不斷的縮小，這款XZ晶振就是其中的典型，16M~60M的頻率范圍，"XZLAAAAANF-12.000000"和精度為±10ppm的使其擁有高穩定的可信賴性。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他"XZLAAAAANF-12.000000"
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

XZ ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： XZ

（2） 抗低,電容負載 型號： XZ

（3） TTL 負載 型號： XZ

（4） LV-PECL 負載 型號： XZ

（5）LV-PECL 負載 型號： XZ

（6） LV-PECL 負載 型號： XZ

（7） LVDS 負載 型號： XZ

（8） HCSL 負載 型號： XZ
