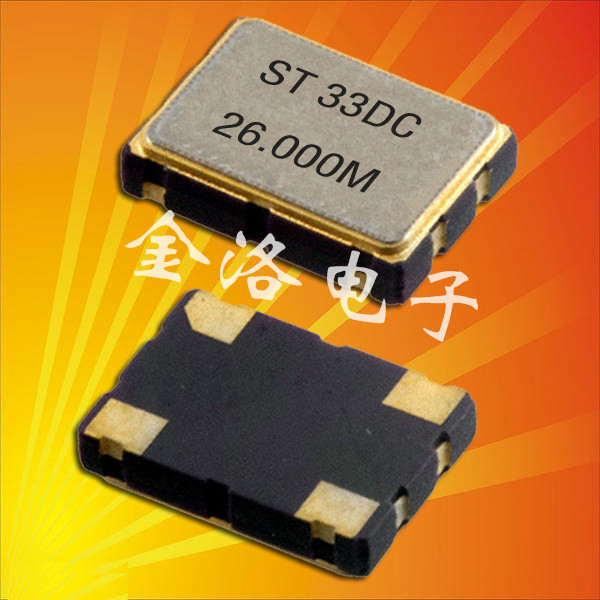

希華晶振,STO-7050B晶振,7050晶振,有源晶振
參數:頻率范圍2.500MHZ-55.000MHZ
電源電壓: 2.8V
負載電容: 15PF
工作溫度: -30℃~+75℃
保存溫度: -40℃~+125℃
精度 ±2.5ppm
輸出方式：CMOS輸出
尺寸：大體積重量輕7.0*5.0*1.4
應用：主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域.

       藉由臺灣、日本、大陸三地的產品設計開發與制程資源整合，不斷開發創新及制程改造，以全系列完整產品線，來滿足客戶對石英晶振多樣化的需求。積極地透過產學合作與配合國外技術引進開發新產品，多角化經營、擴大市場領域，此亦為公司得以永續經營的方針。
       科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念，執行各項環境及職業安全衛生管理工作；希華晶體落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著，不僅符合國內環保、勞安法令要求，同時也能達到國際環保、安全衛生標準。

        希華晶振,STO-7050B晶振,7050晶振,有源晶振，是一款貼片型7050mm封裝的有源晶振，晶振本身具有溫度補償功能，可以在產品周圍溫度忽高忽低的時候?qū)囟瓤刂圃?/span>-30℃~+75℃，擁有良好的耐高溫和耐低溫的溫度特性，金屬表面的外殼可STO-7050B晶振增強耐沖擊性，最適合用于要求較高的電子產品，可發揮其優良的電氣特性。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
    超過 150µs，直到電壓級別從 0 %達到 90 % 。
    電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

STO-7050B ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： STO-7050B

·

（2） 抗低,電容負載 型號： STO-7050B

·

（3） TTL 負載 型號： STO-7050B

·

（4） LV-PECL 負載 型號： STO-7050B

·

（5）LV-PECL 負載 型號： STO-7050B



（6） LV-PECL 負載 型號： STO-7050B



（7） LVDS 負載 型號： STO-7050B



（8） HCSL 負載 型號： STO-7050B
