- 規格型號：12462201
- 頻率：4.000MHZ-40.000MHZ
- 尺寸：8.0*4.5*1.8
- 產品描述：廣泛應用于可穿戴醫療儀器,LoRa無線模塊,電子測量儀,網絡設備,LED燈模塊,汽車電子控制系統等產品。

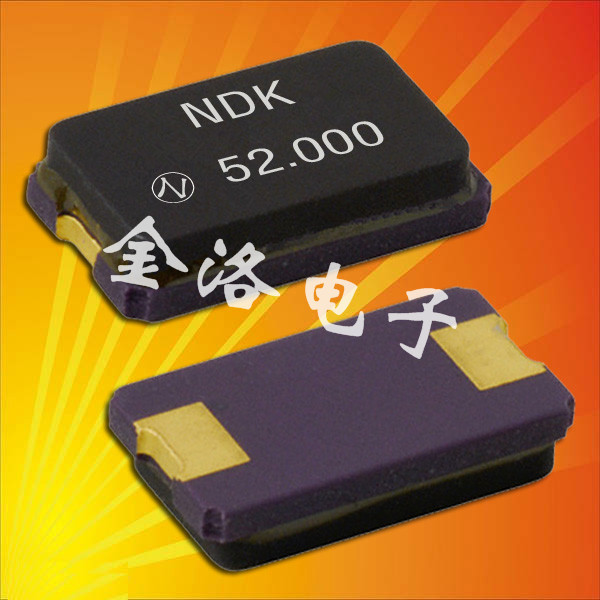

NDK晶振,NX8045GB晶振,8045晶振,日產晶振
NDK晶振,NX8045GB晶振,8045晶振,日產晶振
參數:頻率范圍4.000MHZ-40.000MHZ
激勵電平: 50μW (Max. 500μW )
負載電容: 8PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+125℃
精度 +/-30ppm
等效串聯電阻：Refer to*1
尺寸：中小型8.0*4.5*1.8mm
應用：智能高端汽車,柴油機，AMD處理器，家庭醫療設備，工廠機械設備，儀器儀表等產品。
本集團所處于的事業環境是智能手機市場的擴大已在延緩，但伴隨著LTE的普及和要求比以往更高的GPS精度等帶來的搭載部件的構成的變化，使得TCXO(溫補晶振)和SAW（彈性表面波）器件的需要在急速增加。
為對應通信方式的多樣化和新的頻率使用，SAW聲表濾波器 (彈性表面波) 器件的需求也呈擴大的趨勢。在SAW器件在移動體通信市場的正式量產展開的同時，我們會活用以往在車載市場和客戶間建立起來的信賴關系和經驗，讓這個產品也進入車載市場。
品說明.jpg)
NDK晶振,NX8045GB晶振,8045晶振,日產晶振，8.0*4.5*1.8mm體積的陶瓷貼片諧振器在如今日益追求縮小化的晶振行業里算得上是中等偏大型的進口貼片晶振，雖然表面是陶瓷面封裝，但是NX8045GB晶振的抗摔性也不容小覷,可以試著將它放置離地面一米的高處任由貼片陶瓷貼片晶振隨意跌落，因此這款晶振特別適合用在車載電子產品中，可發揮其優良的耐沖擊性能。
品規格參數圖.jpg)
| NDK晶振型號 | NX8045GB晶振,陶瓷振動子 |
| 頻率范圍 | 4.000MHZ~40.000MHZ |
| 頻率公差(25℃) | ±30 ppm的，可指定 |
| 頻率穩定度超過工作溫度范圍 | ±50 ppm的，可指定 |
| 操作溫度范圍 | -40-+ 85℃，可指定 |
| 并聯電容CO | 5pF Max. |
| 驅動電平 | 1-500μW（μW500典型） |
| 負載電容 | 8 pF,可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -40-+125℃ |

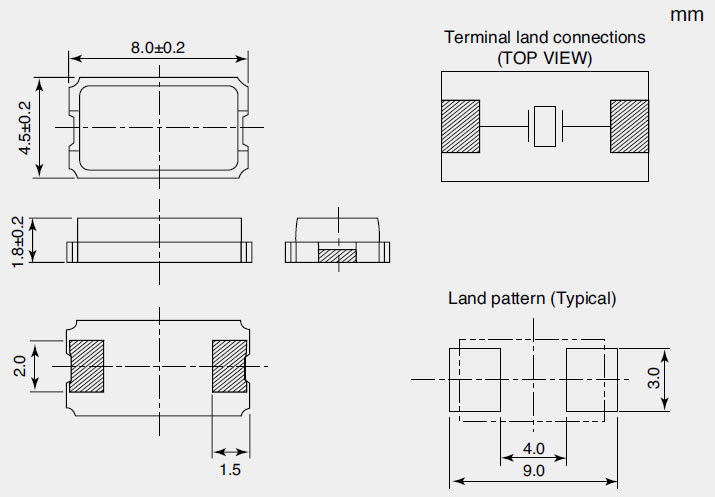

品尺寸圖.jpg)
.jpg)
.jpg)
1:機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于SMD晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
3:自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞貼片陶瓷諧振器特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保晶體產品未撞擊機器或其他電路板等。
品工作條件.jpg)
1. 驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加無源晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
頻率和負載電容特征圖器
振蕩回路參數設置參考
頻率和負載電容特征圖器
振蕩回路參數設置參考
