                    首頁進口晶振NDK晶振,貼片晶振,NX3225GD晶振,石英晶體諧振器

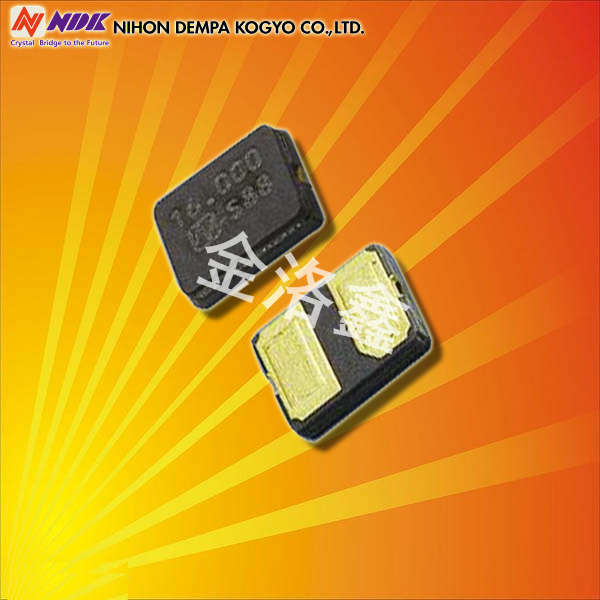

                                    NDK晶振,貼片晶振,NX3225GD晶振,石英晶體諧振器



        • 規格型號：67885477
          •


        • 頻率：7.980MHz~12.000MHz
          •

        • 尺寸：3.2*2.5*1.0mm
          •


        • PDF
          •

        • 產品描述：適用于有小型化要求的市場領域,比如汽車電子,智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,辦公自動化,家電相關電器領域及Bluetooth,Wireless ...
          •

        •

          •

















	NDK晶振,貼片晶振,NX3225GD晶振,石英晶體諧振器

	頻率范圍:7.98MHZ-12MHZ

	負載電容: 8pF

	串聯電阻: Refer to*1

	工作溫度: - 40 ~ + 150 ℃

	保存溫度: - 40~ + 150 ℃

	精度 +/-50PPM

	激勵電平: 10μW (Max.200μW)

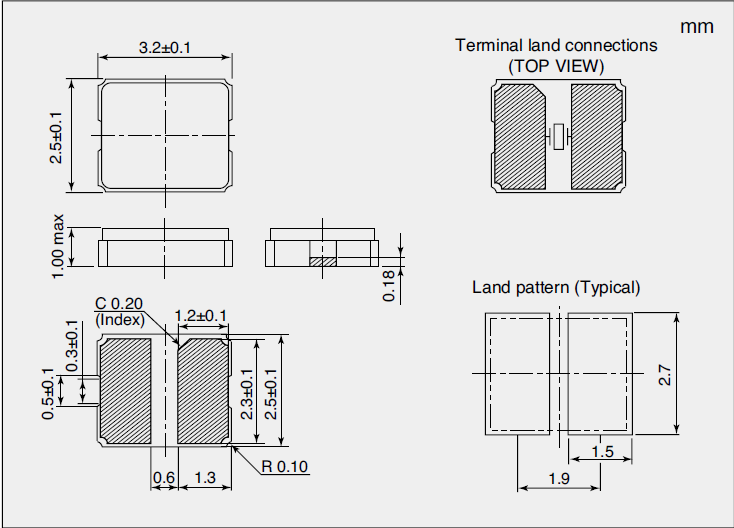

	尺寸：小體積3.2*2.5*1.0

	應用：汽車電子,智能醫療,安防,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途







	    日本電波工業株式會社作為晶體元器件的專業生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立。晶振技術的傳感器等新的高附加價值產品的頻率綜合生產廠家，正以企業的繼續成長為目標而努力。NDK集團作為頻率的綜合生產企業，為了向客戶提供高信賴性品質的產品，我們始終追求最高品質的產品生產和服務。



	    NDK晶振,貼片晶振,NX3225GD晶振,石英晶體諧振器.3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.









				NDK晶振型號

				NX3225GD晶振





				頻率范圍

				7.98MHZ-12MHZ





				頻率公差(25℃)

				±50ppm的，可指定





				頻率穩定度超過工作溫度范圍

				±150ppm的，可指定





				操作溫度范圍

				-40~+ 150℃，可指定





				激勵電平

				10μW (Max.200μW)





				驅動電平

				1~200μW（μW100典型）





				負載電容

				8pF,可指定





				老化（25℃）

				±3 ppm /年最大。





				存儲溫度范圍

				-40~+150℃











超聲波清洗


	   （1）使用AT-切割石英晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下， 晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。



	   （2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因?yàn)榫w可能受到破壞。



	   （3）請勿清洗開啟式產品



	   （4）對于可清洗產品，應避免使用可能對石英晶體諧振器產生負面影響的清洗劑或溶劑等。



	   （5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。



	操作



	    請勿用鑷子或任何堅硬的工具，夾具直接接觸石英晶振的表面。



	使用環境（溫度和濕度）



	    請?jiān)谝?guī)定的溫度范圍內使用進口晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。







		設計振蕩回路的注意事項



		1.驅動能力

		驅動能力說明貼片晶振單元所需電功率，其計算公式如下：

		驅動能力=i2.Re

		其中i表示晶體單元的電流，Re表示晶體單元的有效電阻，

		而且 Re=R1(1-Co/CL)2.


		2.振蕩補償

		除非在振蕩電路中提供足夠的負極電阻，否則會增加SMD晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。




		3. 負載電容

		如果振蕩電路中負載電容的不同，可能導致NDK貼片晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

		其中CS表示電路的雜散電容。
