- 規格型號：46196072
- 頻率：16.000MHZ-80.000MHZ
- 尺寸：2.5*2.0*0.50
- 產品描述：廣泛應用于無線模塊,鍵盤，電腦主板，打印機，復印機，傳真機，安防，無線遙控器，兒童玩具等產品。

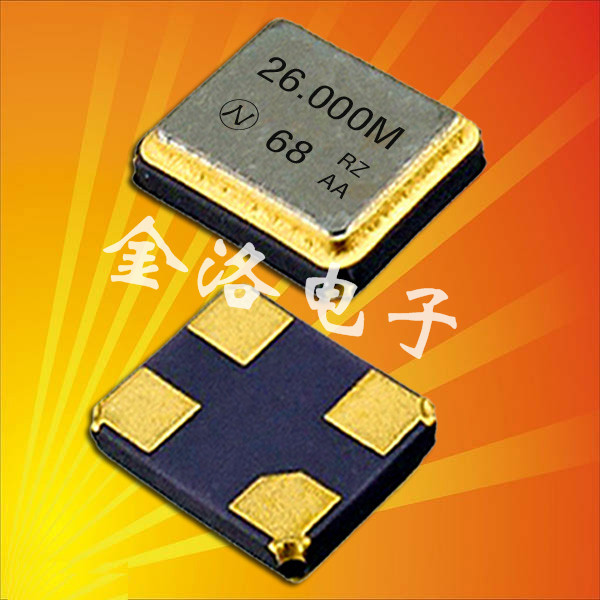

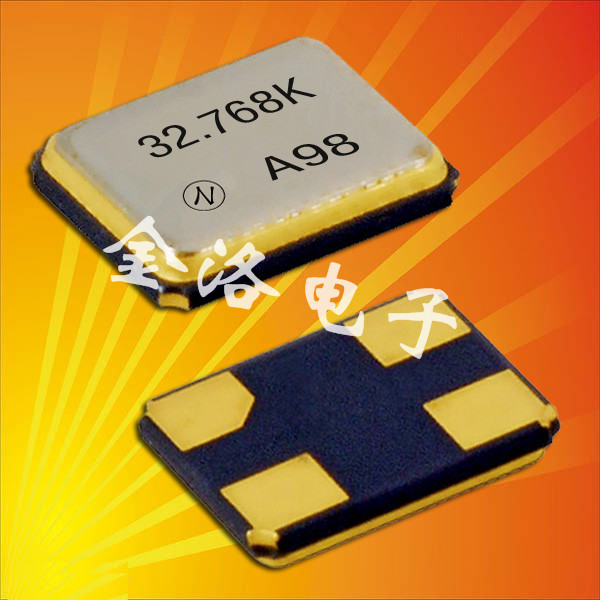

NDK晶振,貼片晶振,NX2520SA晶振,日本進口晶振
NDK晶振,NX2520SA晶振,2520晶振,日本進口晶振
參數:頻率范圍16.000MHZ-80.000MHZ
激勵功率: 10μW (Max.200 μW)
負載電容: 8PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度 +/-15ppm
串聯電阻：Refer to*1
尺寸：超小薄輕型2.5*2.0*0.50
應用：智能手機,無線藍牙,平板電腦，辦公自動化，家用電器，無線鼠標，視頻頭等產品。
NDK集團作為頻率的綜合生產企業，為了向客戶提供高信賴性品質的進口貼片晶振產品，我們始終追求最高品質的產品生產和服務，以「通過對客戶的服務，為社會繁榮和世界和平作貢獻」這樣的公司創業理念作為我們的使命。創造利益，提升企業價值的同時，為了繼續提升企業的價值，我們認為維持經營的透明性，確實盡到對各位股份持有者說明的責任這樣的公司治理的構筑必不可少，我們把其放在經營最重要的課題之一的位置。
品說明.jpg)
品規格參數圖.jpg)
| NDK晶振型號 | NX2520SA晶振,石英貼片晶振 |
| 頻率范圍 | 16MHZ~80MHZ |
| 頻率公差(25℃) | ±15ppm的，可指定 |
| 頻率穩定度超過工作溫度范圍 | ±25ppm的，可指定 |
| 操作溫度范圍 | -40~+ 80℃，可指定 |
| 激勵功率 | 10μW (Max.200 μW ) |
| 驅動電平 | 1~200μW（μW100典型） |
| 負載電容 | 8 pF,可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -40~+85℃ |

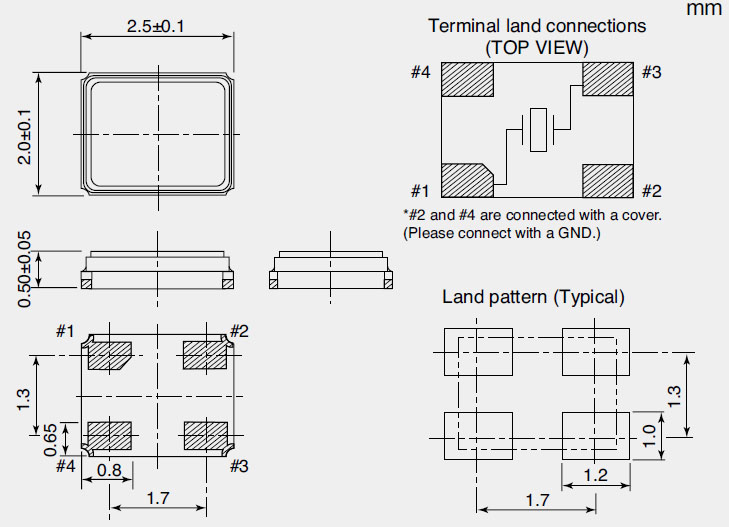

品尺寸圖(1).jpg)
.jpg)
1:機械振動的影響
當SMD晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
3:存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
9.安裝時注意事項
4:耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
品工作條件.jpg)
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
NX2520SA ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： NX2520SA |
.jpg) |
|
（2） 抗低,電容負載 型號： NX2520SA |
.jpg) |
|
（3） TTL 負載 型號： NX2520SA |
 |
|
（4） LV-PECL 負載 型號： NX2520SA |
 |
|
（5）LV-PECL 負載 型號： NX2520SA |
 |
|
（6） LV-PECL 負載 型號： NX2520SA |
 |
|
（7） LVDS 負載 型號： NX2520SA |
 |
|
（8） HCSL 負載 型號： NX2520SA |
 |
