- 規格型號：66370843
- 頻率：1.000MHZ-100.000MHZ
- 尺寸：7.0*5.0*1.5mm 詳細資料請查看PDF
- 產品描述：廣泛應用于掌上多功能電腦,GPS導航系統,網絡設備,游戲設備,PCI-Express的SDH/SONET發射基站等領域.

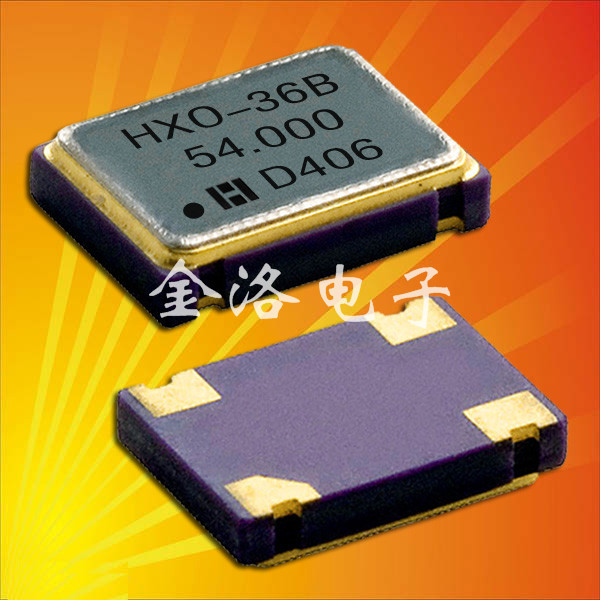

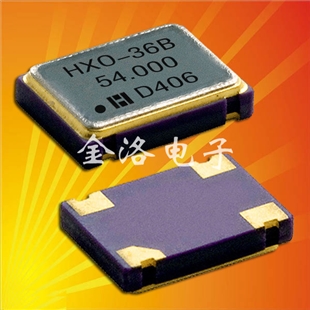

鴻星晶振,HXO-3晶振,7050晶振,臺灣晶振
鴻星晶振,HXO-3晶振,7050晶振,臺灣晶振
參數:頻率范圍1.000MHZ-100.000MHZ
電源電壓: 1.8V
負載電容: 15PF
工作溫度: -20℃~+70℃
保存溫度: -55℃~+125℃
精度 ±25ppm、±50ppm、±100ppm
捆包單位：1000pcs/reel
尺寸：大尺寸設計7.0*5.0*1.5
應用：主要應用領域:無線移動通信模塊,智能安卓手機,平板筆記本,數控設備,車載娛樂系統,無線網絡等產品.
.jpg)
杭州鴻星電子有限公司于1979年成立，產品由專業電阻器、電容器制造廠，公元1991年于臺灣投入石英晶振之研發制造、1991年開始于中國大陸拓展生產基地，至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處。
臺灣鴻星電子公司的產品在消費者當中享有較高的地位，公司與多家零售商和代理商建立了長期穩定的合作關系，經銷的晶體，晶振、硅晶產品品種齊全、價格合理。公司實力雄厚，重信用、守合同、保證產品質量，以多品種經營特色和薄利多銷的原則，贏得了廣大客戶的信任。
鴻星晶振,HXO-3晶振,7050晶振,臺灣晶振，為一款7050mm大體積的有源晶體振蕩器,需外部提供電壓1.8V就可以起振，屬于低功耗晶振，工作時可承受-20℃~+70℃的周邊溫度，也就是說HXO-3晶振在極端嚴酷的環境條件下依然能發揮作用，有±25ppm、±50ppm、±100ppm三種高精度可供選擇，特別適用于高端數碼產品領域。
| 大河晶振型號/輸出類型 | HXO-3晶振,鴻星有源晶振 |
| 晶振類型 | OSC振蕩器 |
| 輸出負載 | 15pF |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 1.8V |
| 頻率范圍2 | 1.000MHZ-100.000MHZ |
| 頻率穩定度 | ±25ppm,±50ppm,±100ppm |
| 工作溫度 | -20~+70℃ |
| 保存溫度 | -55~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸石英晶體的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發SMD晶振功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
石英振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
HXO-3 ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： HXO-3 |
.jpg) |
|
（2） 抗低,電容負載 型號： HXO-3 |
.jpg) |
|
（3） TTL 負載 型號： HXO-3 |
 |
|
（4） LV-PECL 負載 型號： HXO-3 |
 |
|
（5）LV-PECL 負載 型號： HXO-3 |
 |
|
（6） LV-PECL 負載 型號： HXO-3 |
 |
|
（7） LVDS 負載 型號： HXO-3 |
 |
|
（8） HCSL 負載 型號： HXO-3 |
 |
