- 規格型號：27943220
- 頻率：12.000MHZ-62.500MHZ
- 尺寸：2.5*2.0*0.65mm 詳細資料請查看PDF
- 產品描述：廣泛應用于數碼單反照相機,移動互聯網終端,筆記本電腦,USB接口,電話機,對講機,車載遙控器,MP5等數碼產品.

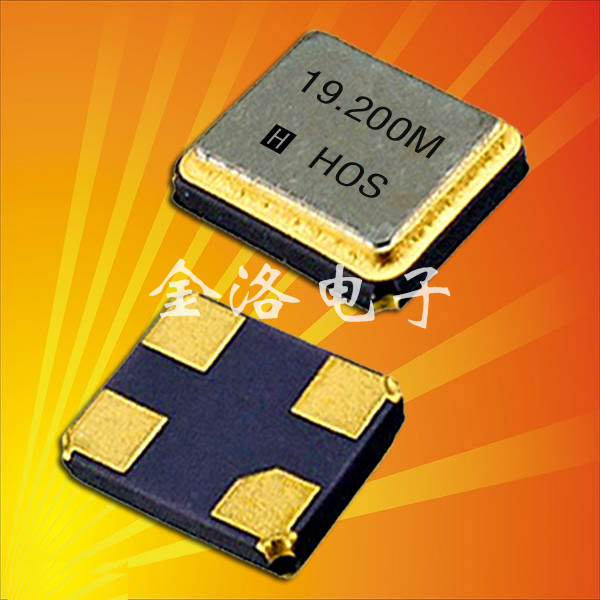

鴻星晶振,HCX-2SB晶振,2520晶振,鴻星貼片晶振
鴻星晶振,HCX-2SB晶振,2520晶振,鴻星貼片晶振
參數:頻率范圍12.000MHZ-62.500MHZ
激勵電平: 50μW (Max.100μW )
負載電容:12PF
工作溫度: -30℃~+85℃
保存溫度: -55℃~+125℃
精度 ±10ppm，±15ppm，±30ppm
捆包范圍：3000pcs/reel
尺寸：超薄極輕型2.5*2.0*0.65mm
應用：無線通訊系統，無線局域網，多功能辦公自動化,人工智能家電，Bluetooth，Wireless LAN等領域。
.jpg)
公元1991年于臺灣投入石英晶振之研發制造、1991年開始于中國大陸拓展生產基地，至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處。鴻星電子已經成為全球從事石英頻率控制組件的重要制造商之一，致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷。
在以人為本，充分尊重人性的理念上，我們以溝通來達成共識，以相互尊重維系組織和諧氣氛，創造適性的工作環境，讓鴻星晶振成為一個高度凝聚力的大家庭。
鴻星晶振,HCX-2SB晶振,2520晶振,鴻星貼片晶振，作為一款2520mm小體積的石英晶體諧振器，從外觀來講正正方方的貼片型設計，符合時下流行的小型化概念，0.65mm的厚度可協助生產廠家節省產品內部結構的占位，大大的縮小了產品本身的空間，因此HCX-2SB晶振尤其適用于有小型化要求的電子產品。
| 鴻星晶振型號 | HCX-2SB晶振,臺灣鴻星石英晶體諧振器 |
| 頻率范圍 | 12.000MHZ~62.500MHZ |
| 頻率公差(25℃) | ±10ppm,±15ppm,±30ppm |
| 頻率穩定度超過工作溫度范圍 | ±10ppm,±15ppm,±30ppm可指定 |
| 操作溫度范圍 | -30~+ 85℃，可指定 |
| 并聯電容CO | 3pF Max. |
| 驅動電平 | 50μW（μW100典型） |
| 負載電容 | 12pF,可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -55~+125℃ |
激勵功率
在晶體單元上施加過多驅動力，會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則石英晶體諧振器振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致貼片晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸SMD晶振的表面。
使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
1. 驅動能力
驅動能力說明石英水晶振子所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示諧振器的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加進口晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
頻率和負載電容特征圖器
振蕩回路參數設置參考
頻率和負載電容特征圖器
振蕩回路參數設置參考
