大河晶振,FCXO-07晶振,1612晶振,石英晶體振蕩器
參數:頻率范圍1.000MHZ-80.000MHZ
電源電壓: 1.8V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+105℃
精度 ±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm,
輸出方式：CMOS輸出

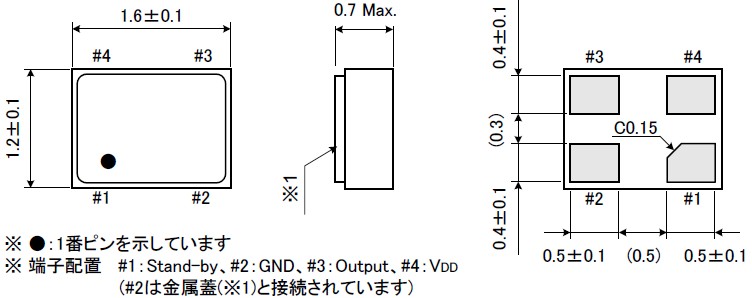

尺寸：超級小薄輕型1.6*1.2*0.7
應用：指紋密碼鎖,藍牙耳機,條碼打印機,數碼講臺手寫屏,音頻及會議系統,移動電視接收器,便攜式DVD等電子產品。

       RIVER ELETEC是以生產晶體、晶振為主的電子元器件廠家。尤其在SMD型（表貼型）小型水晶元器件方面一直處于行業領先地位，積累了許多獨特的技術，贏得了“小型元器件找RIVER”的信譽。“小型元器件找RIVER”的用戶評價和信賴，是RIVER ELETEC保持行業領先地位的動力，   難度越高，就越發使他人難以企及，這正是領跑者引以為豪的地方，在石英晶振的小型化方面，公司是一直處于領先地位的優秀企業。

      大河晶振,FCXO-07晶振,1612晶振,石英晶體振蕩器，RIVER ELETEC生產的一款小體積石英晶體振蕩器，在眾多的有源晶振里不算最小，但其1612mm的尺寸同款的石英晶振并不多，能做到這么小也是晶振技術的一大突破，四腳的金屬外殼更是能適應多種數字家電用品，頻率穩定且精度高，使FCXO-07晶振在有源晶振中脫穎而出，成為許多電子廠家的理想晶振。

1.驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
