- 規格型號：44414445
- 頻率：1.544~156.250MHz
- 尺寸：7.0x5.0mm
- 產品描述：Crystek瑞斯克C33xx晶振,C3390-1.843200石英晶體振蕩器,CE3391-8.000,石英貼片晶振，CRYSTEK瑞斯克晶振，美國進口晶振，貼片石英晶振C33xx系列是一個1.544MHz到156.250MHz的HCMOS時鐘晶體振蕩器，小體積晶振尺寸7.0x5...

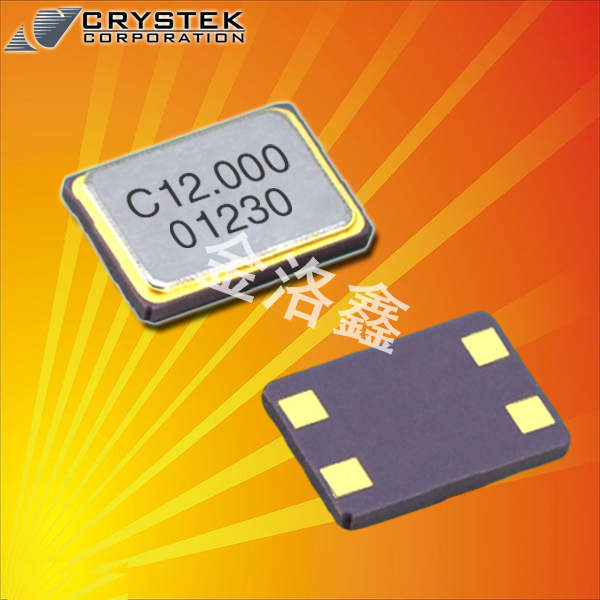

Crystek瑞斯克C33xx晶振,C3390-1.843200石英晶體振蕩器
.jpg)
Crystek瑞斯克C33xx晶振,C3390-1.843200石英晶體振蕩器,CE3391-8.000,石英貼片晶振，CRYSTEK瑞斯克晶振，美國進口晶振，貼片石英晶振C33xx系列是一個1.544MHz到156.250MHz的HCMOS時鐘晶體振蕩器，小體積晶振尺寸7.0x5.0mm晶振，四腳貼片晶振，C3390-12.288有源晶振，C3390-16.000石英晶體振蕩器，C3390-19.440石英晶振，C3390-3.686400貼片晶振，無鉛環保晶振，工作電壓在3.3V，該振蕩器利用基本或高Q第三Q，提供非常低的抖動和相位噪聲。輸出信號中沒有子諧波。應用于數字視頻，SONET/SDH/DWDM，存儲區域網絡，寬帶接入，以太網，千兆以太網，汽車導航，GPS定位系統，醫療設備等應用。

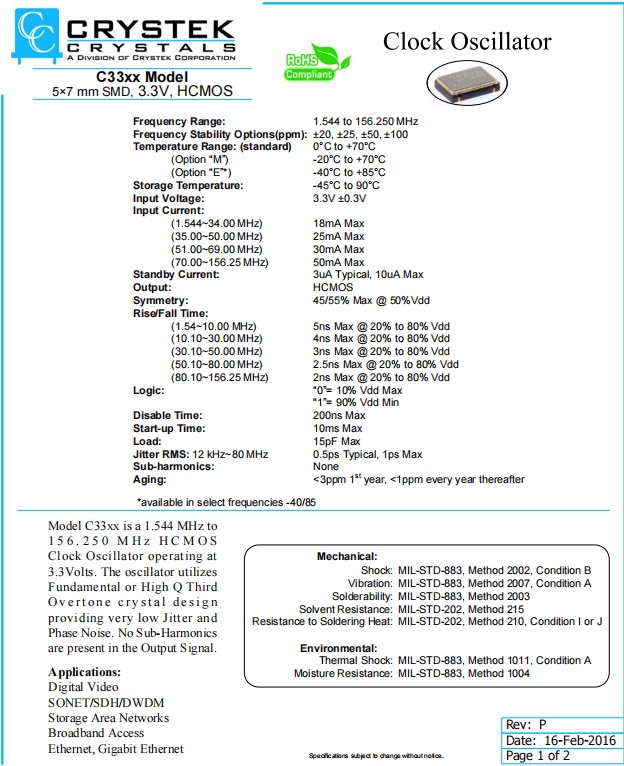

Crystek瑞斯克C33xx晶振,C3390-1.843200石英晶體振蕩器,CE3391-8.000,石英貼片晶振,參數圖
| Frequency Range: | 1.544 to 156.250 MHz |
| Frequency Stability Options(ppm): | ±20, ±25, ±50, ±100 |
| Temperature Range: (standard) | 0°C to +70°C |
| (Option “M”) | -20°C to +70°C |
| (Option “E”*) | -40°C to +85°C |
| Storage Temperature: | -45°C to 90°C |
| Input Voltage: | 3.3V ±0.3V |
| Input Current: | |
| (1.544~34.00 MHz) | 18mA Max |
| (35.00~50.00 MHz) | 25mA Max |
| (51.00~69.00 MHz) | 30mA Max |
| (70.00~156.25 MHz) | 50mA Max |
| Standby Current: | 3uA Typical, 10uA Max |
| Output: | HCMOS |
| Symmetry: | 45/55% Max @ 50%Vdd |
| Rise/Fall Time: | |
| (1.54~10.00 MHz) | 5ns Max @ 20% to 80% Vdd |
| (10.10~30.00 MHz) | 4ns Max @ 20% to 80% Vdd |
| (30.10~50.00 MHz) | 3ns Max @ 20% to 80% Vdd |
| (50.10~80.00 MHz) | 2.5ns Max @ 20% to 80% Vdd |
| (80.10~156.25 MHz) | 2ns Max @ 20% to 80% Vdd |
| Logic: | “0”= 10% Vdd Max |
| “1”= 90% Vdd Min | |
| Disable Time: | 200ns Max |
| Start-up Time: | 10ms Max |
| Load: | 15pF Max |
| Jitter RMS: 12 kHz~80 MHz | 0.5ps Typical, 1ps Max |
| Sub-harmonics: | None |
| Aging: | <3ppm 1st year, <1ppm every year thereafter |
.jpg)

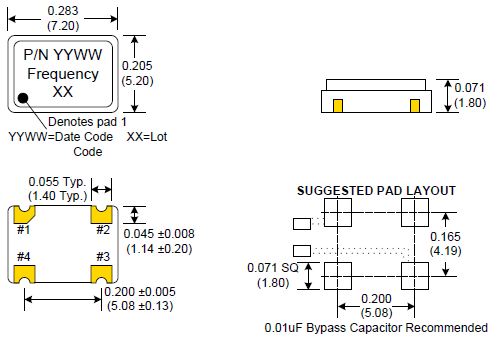

Crystek瑞斯克C33xx晶振,C3390-1.843200石英晶體振蕩器,CE3391-8.000,石英貼片晶振,尺寸圖
.jpg)
Crystek瑞斯克C33xx晶振,C3390-1.843200石英晶體振蕩器,CE3391-8.000,石英貼片晶振
電處理:
將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英有源晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗貼片振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至耐高溫晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.Crystek瑞斯克C33xx晶振,C3390-1.843200石英晶體振蕩器,CE3391-8.000,石英貼片晶振
機械處理
當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.
| 原廠代碼 | 品牌 | 型號 | 類型 | 頻率 |
| CE3391-8.000 | Crystek Crystal | C33 | XO (Standard) | 8MHz |
| C3391-4.096 | Crystek Crystal | C33 | XO (Standard) | 4.096MHz |
| C3390-1.544 | Crystek Crystal | C33 | XO (Standard) | 1.544MHz |
| C3390-1.843200 | Crystek Crystal | C33 | XO (Standard) | 1.8432MHz |
| C3390-10.000 | Crystek Crystal | C33 | XO (Standard) | 10MHz |
| C3390-12.000 | Crystek Crystal | C33 | XO (Standard) | 12MHz |
| C3390-12.288 | Crystek Crystal | C33 | XO (Standard) | 12.288MHz |
| C3390-12.352 | Crystek Crystal | C33 | XO (Standard) | 12.352MHz |
| C3390-14.318180 | Crystek Crystal | C33 | XO (Standard) | 14.31818MHz |
| C3390-15.360 | Crystek Crystal | C33 | XO (Standard) | 15.36MHz |
| C3390-16.000 | Crystek Crystal | C33 | XO (Standard) | 16MHz |
| C3390-16.384 | Crystek Crystal | C33 | XO (Standard) | 16.384MHz |
| C3390-18.432 | Crystek Crystal | C33 | XO (Standard) | 18.432MHz |
| C3390-19.440 | Crystek Crystal | C33 | XO (Standard) | 19.44MHz |
| C3390-2.048 | Crystek Crystal | C33 | XO (Standard) | 2.048MHz |
| C3390-20.000 | Crystek Crystal | C33 | XO (Standard) | 20MHz |
| C3390-20.480 | Crystek Crystal | C33 | XO (Standard) | 20.48MHz |
| C3390-24.000 | Crystek晶振 | C33 | XO (Standard) | 24MHz |
| C3390-24.576 | Crystek Crystal | C33 | XO (Standard) | 24.576MHz |
| C3390-24.704 | Crystek Crystal | C33 | XO (Standard) | 24.704MHz |
| C3390-25.000 | Crystek Crystal | C33 | XO (Standard) | 25MHz |
| C3390-3.686400 | Crystek Crystal | C33 | XO (Standard) | 3.6864MHz |
| C3390-30.000 | Crystek Crystal | C33 | XO (Standard) | 30MHz |
| C3390-32.000 | Crystek Crystal | C33 | XO (Standard) | 32MHz |
| C3390-32.768 | Crystek Crystal | C33 | XO (Standard) | 32.768MHz |
| C3390-33.000 | Crystek Crystal | C33 | XO (Standard) | 33MHz |
| C3390-33.333 | Crystek Crystal | C33 | XO (Standard) | 33.333MHz |
| C3390-34.368 | Crystek Crystal | C33 | XO (Standard) | 34.368MHz |
| C3390-35.000 | Crystek Crystal | C33 | XO (Standard) | 35MHz |
| C3390-35.328 | Crystek Crystal | C33 | XO (Standard) | 35.328MHz |
| C3390-4.000 | Crystek Crystal | C33 | XO (Standard) | 4MHz |
| C3390-4.096 | Crystek Crystal | C33 | XO (Standard) | 4.096MHz |
| C3390-40.000 | Crystek Crystal | C33 | XO (Standard) | 40MHz |
| C3390-44.736 | Crystek Crystal | C33 | XO (Standard) | 44.736MHz |
| C3390-45.000 | Crystek Crystal | C33 | XO (Standard) | 45MHz |
| C3390-49.152 | Crystek Crystal | C33 | XO (Standard) | 49.152MHz |
| C3390-50.000 | Crystek Crystal | C33 | XO (Standard) | 50MHz |
| C3390-51.840 | Crystek Crystal | C33 | XO (Standard) | 51.84MHz |
| C3390-6.176 | Crystek Crystal | C33 | XO (Standard) | 6.176MHz |
| C3390-7.372800 | Crystek Crystal | C33 | XO (Standard) | 7.3728MHz |
| C3390-8.000 | Crystek Crystal | C33 | XO (Standard) | 8MHz |
| C3390-8.064 | Crystek Crystal | C33 | XO (Standard) | 8.064MHz |
| C3390-8.192 | Crystek Crystal | C33 | XO (Standard) | 8.192MHz |
| C3392-1.544 | Crystek Crystal | C33 | XO (Standard) | 1.544MHz |
| C3392-1.843200 | Crystek Crystal | C33 | XO (Standard) | 1.8432MHz |
| C3392-10.000 | Crystek Crystal | C33 | XO (Standard) | 10MHz |
| C3392-12.000 | Crystek Crystal | C33 | XO (Standard) | 12MHz |
| C3392-12.288 | Crystek Crystal | C33 | XO (Standard) | 12.288MHz |
| C3392-12.352 | Crystek Crystal | C33 | XO (Standard) | 12.352MHz |
| C3392-14.318180 | Crystek Crystal | C33 | XO (Standard) | 14.31818MHz |
| C3392-15.360 | Crystek Crystal | C33 | XO (Standard) | 15.36MHz |
| C3392-16.0000 | Crystek Crystal | C33 | XO (Standard) | 16MHz |
| C3392-16.384 | Crystek Crystal | C33 | XO (Standard) | 16.384MHz |
| C3392-18.432 | Crystek Crystal | C33 | XO (Standard) | 18.432MHz |
| C3392-19.440 | Crystek Crystal | C33 | XO (Standard) | 19.44MHz |
| C3392-2.048 | 美國進口晶振 | C33 | XO (Standard) | 2.048MHz |
| C3392-20.000 | Crystek Crystal | C33 | XO (Standard) | 20MHz |
| C3392-20.480 | Crystek Crystal | C33 | XO (Standard) | 20.048MHz |
| C3392-24.000 | Crystek Crystal | C33 | XO (Standard) | 24MHz |
| C3392-24.576 | Crystek Crystal | C33 | XO (Standard) | 24.576MHz |
| C3392-24.704 | Crystek Crystal | C33 | XO (Standard) | 24.704MHz |
| C3392-25.000 | Crystek Crystal | C33 | XO (Standard) | 25MHz |
| C3392-3.686400 | Crystek Crystal | C33 | XO (Standard) | 3.6864MHz |
