- 規格型號：19751860
- 頻率：32.768KHz

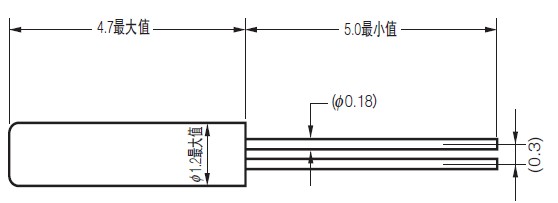

- 尺寸：Φ1.2 x 4.7mm詳情請參考PDF資料
- 產品描述：VT-120-F晶振,進口圓柱晶體,SEIKO晶振,.小體積時鐘晶體諧振器,音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無...

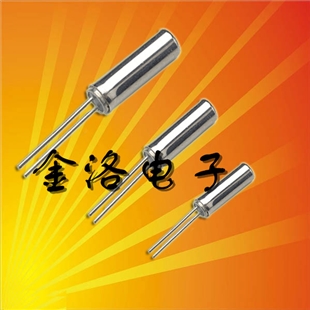

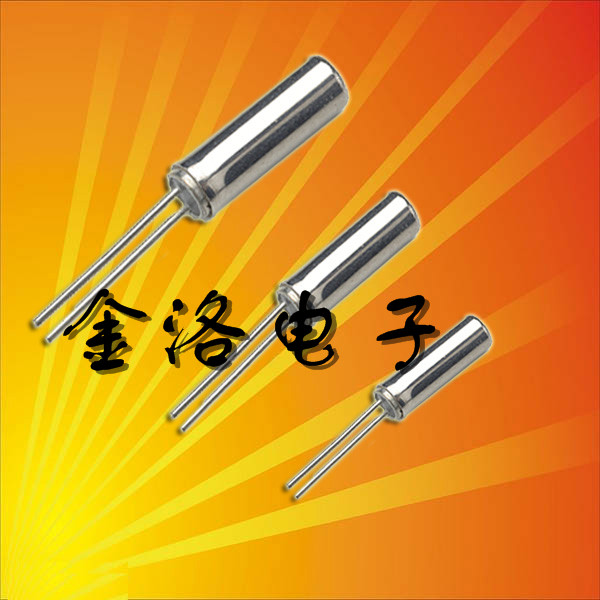

VT-120-F晶振,進口圓柱晶體,SEIKO晶振
.jpg)
VT-120-F晶振,進口圓柱晶體,SEIKO晶振,.小體積時鐘晶體諧振器,音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.
| 項 目 | 記 號 | 仕 様 |
| 標準頻率 | f_nom | 32.768kHz |
| 頻率公差（標準） | f_tol |
(±5 x 10-6), ±10 x 10-6, ±20 x 10-6 |
| 頂點溫度 | Ti | +25±5ºC |
| 二次溫度係數 | B |
(−3.5±0.8) x 10-8/ºC2 |
| 負載電容 | CL | 4.5pF to 12.5pF |
| 串聯電阻 | R1 | 60kΩ max. |
| 最大激勵功率 | DLmax. | 0.1μW |
| 激勵功率 | DL | 0.01μW |
| 分路電容 | C 0 | 0.9pF typ. |
| 頻率老化 | f_age | ±3 x 10-6 |
| 工作溫度范圍 | T_use | −20ºC to +60ºC |
| 儲存溫度范圍 | T_stg | −30ºC to +70ºC |
.jpg)
.jpg)
晶振是一種易碎元器件，1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
